熱軋鋼板在線測長，采用機器視覺原理，高性能的工業相機拍攝清晰照片，計算機軟件可隨時查看，即使在工位上，也可查看當前高熱狀態下的鋼板形狀。

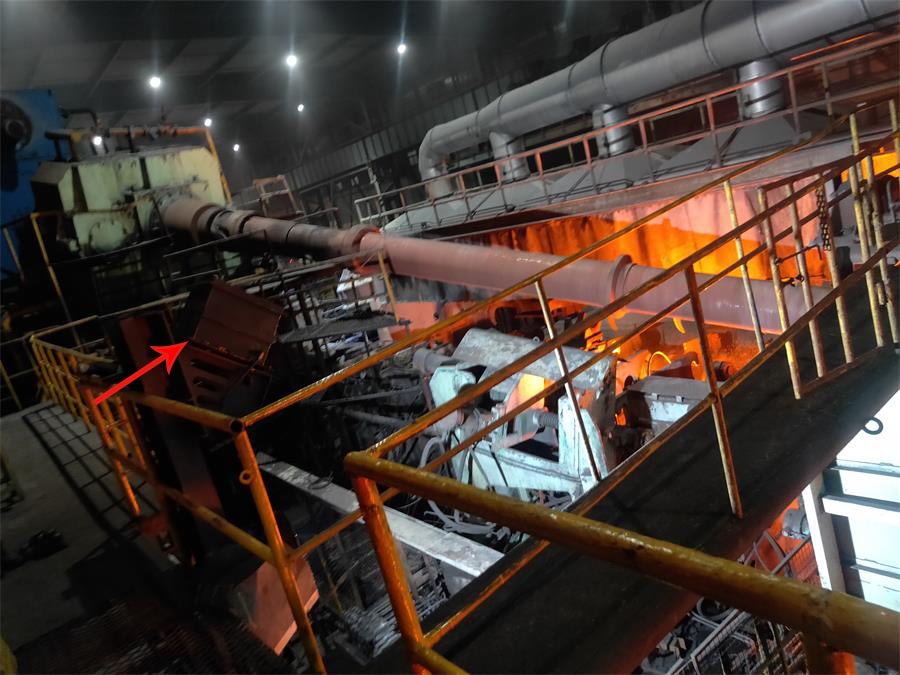

在線測長儀根據被測熱軋鋼鐵長短，選擇多個工業相機，分別布置在與被測鋼板一段距離的高處，以增大視野面積，通過多個工業相機協同工作，配合軟件系統，完成長度的高精度檢測。
技術參數：
直徑測量范圍：0～600；
直徑測量精度：±0.6；
長度測量范圍：4500～11500；
長度測量精度：±10；
測量頻率（相機拍攝頻率）：14幀/秒；
允許被測物溫度（℃）：600～1300；
使用環境溫度（℃）：-10～50；
存儲溫度（℃）：-25～75；
顯示內容
顯示被測鋼板的理論長度、實時長度及長度偏差。切換界面可實時顯示鋼管穿孔過程圖像。
軟件功能
產品參數設置：可設置產品規格、正負公差等參數，尺寸超公差報警；
系統參數設置：可設置通信端口、相機的參數等；
數據存儲：測量數據自動記錄，存儲時間大于1年，可查詢某一被測件的尺寸；
報警設置：可設置報警的閾值；
修正功能：輸入熱膨脹系數后測量熱態鋼管可顯示常溫尺寸；
校準功能：自動/手動校準，誤差過大時校準可恢復精度；
通過使用在線測長儀，能夠提高軋線剪切機切頭切尾的精度和可追溯性，擺脫過分依賴人的落后管理方式，實現智能高效率生產。
